F30/30dB 62 mm

Anvendelse

F30/30dB er døre til offentligt og privat byggeri, som udover den flammestoppende evne også giver en lydreduktion på 30 dB. F30/30dB døre er ofte glasdøre, der giver udsyn og som bruges, hvor det er acceptabelt med strålevarme.

Konstruktion

62 mm F30/30dB. DS 1052.2 / DS 1082.

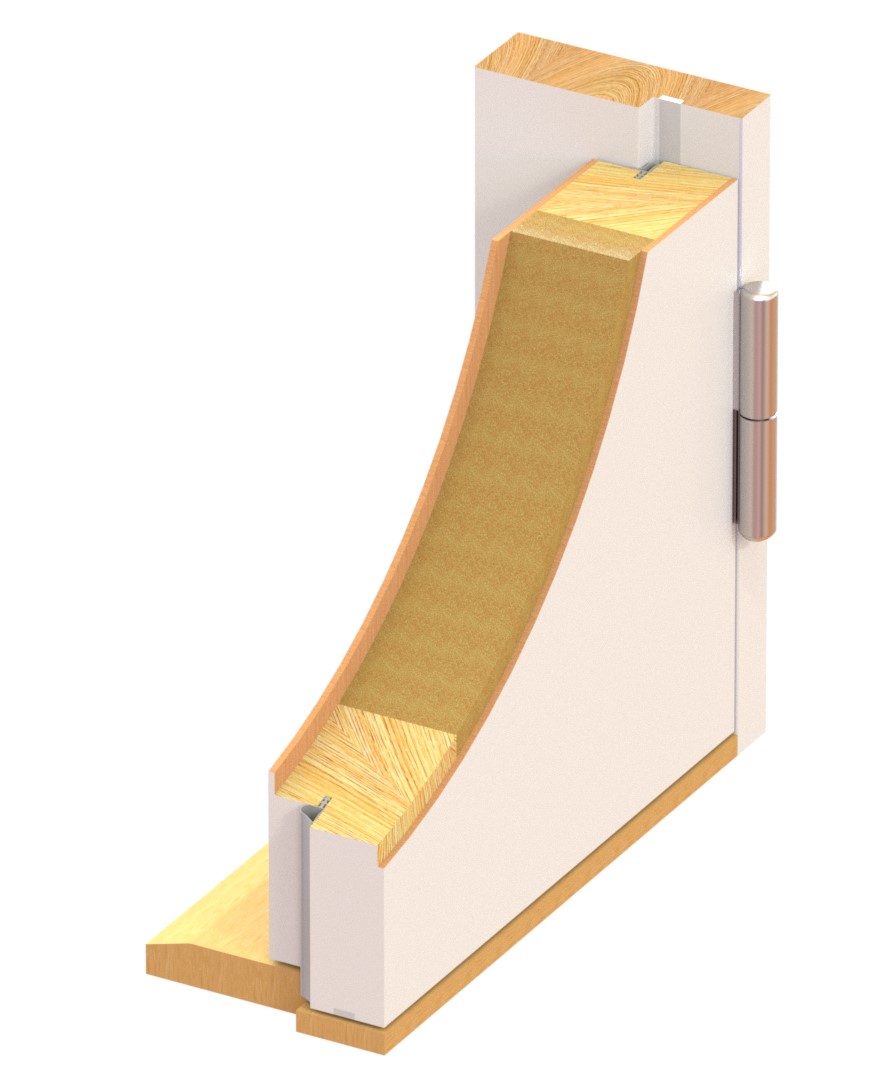

Dørpladen er opbygget som en sandwich konstruktion med to afspærringsplader på begge sider af en nåletræsramme og med kerne af lyddæmpende plademateriale. I dørpladen er der monteret brandpasta i toppen, samt i bunden afhængig af bundløsning. Benyttes stålkarm monteres der ligeledes brandpasta i dørpladens langsider. Der er monteret en lyddæmpende tætningsliste i dørpladens fals.

Døre kan også produceres som dobbeltdøre, se detaljer og udføres med:

Overflader

Type	Beskrivelse
Malede døre	RAL 9010, glans 30. Andre NCS/RAL farver på forespørgsel.
Finerede døre	Eg, bøg, mahogni, ask, birk. Andre finertyper på forespørgsel.
Laminat døre	Standard farver se udvalg. Andre laminatfarver og typer på forespørgsel.

Kanter

Malede døre	Malede melaminkanter, 2 langsider.

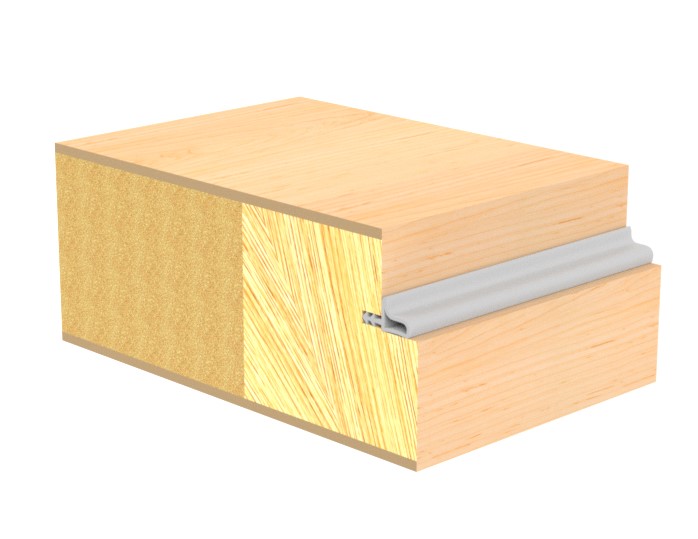

Finerede døre	Finerede eller massive trækanter i samme eller matchende træsort som overfladen, 2 langsider.

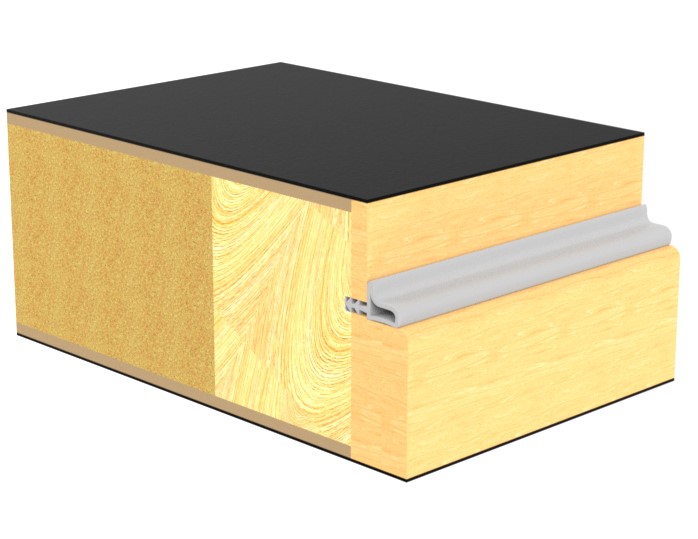

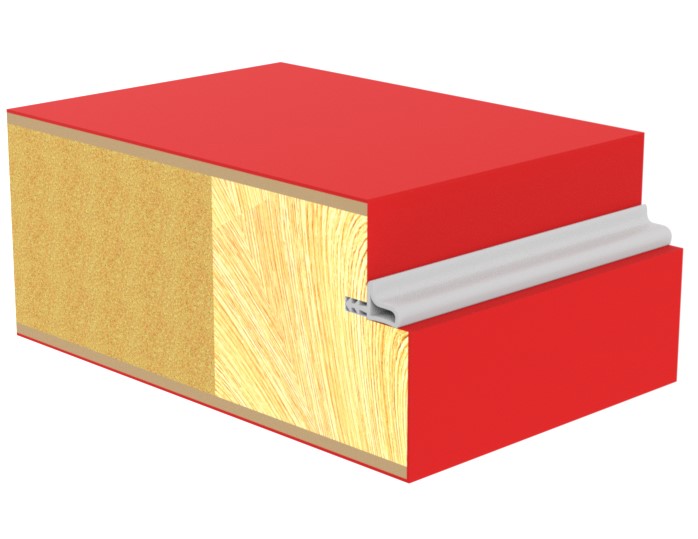

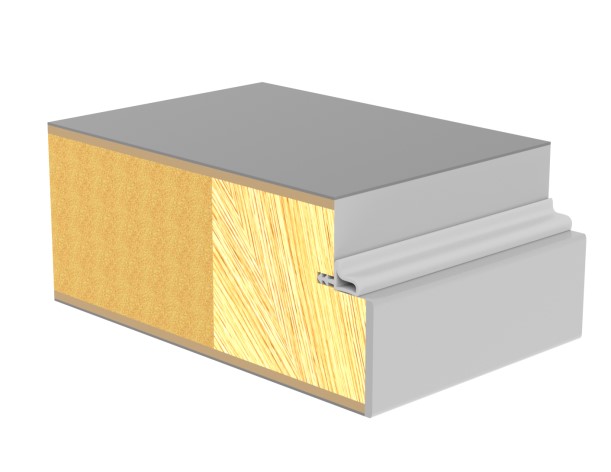

Laminat døre	Laminat, ABS eller massive underliggende trækanter, 2 langsider.

Kanter på 4 sider eller andre kantløsninger, herunder KUF på forespørgsel.

Karme

Karmprofiler	Kan tilbydes som trækarm, detaljer eller som stålkarm, detaljer.
Bundløsninger	Kan tilbydes med flere forskellige bundløsninger, se detaljer.

Beslag

Hængsler	Min. 3 tapbærende el-forzinkede 1043 hængsler, detaljer.
Låsekasse	Fabrikkens standard 1498 / 560, detaljer.
Slutblik	Fabrikkens standard slutblik, detaljer.
Kantrigler	Fabrikkens standard, manuelle eller automatiske kantrigler, detaljer.

Andre hængsler, låsekasser (magnetlåse, motorlåse m.v.) og slutblik (sikkerhed, el-blik) og kantpaskviler kan tilbydes. Endvidere kan der på forespørgsel udfræses for ADK systemer.

Dimensioner

Andre størrelser på forespørgsel. Vægt = 30 kg/m² uden glas.

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143
