Branddøre

F30 / F60 Branddøre

F-klassificering er den ældre danske betegnelse for brandmodstand, der i dag i vid udstrækning er afløst af BD-klasserne. F30 svarer til BD30 (EI₂30-C) og F60 svarer til BD60 (EI₂60-C). Trehøje Døre leverer fortsat F30 og F60 døre til projekter, der specificerer den traditionelle klassificering.

Konstruktion

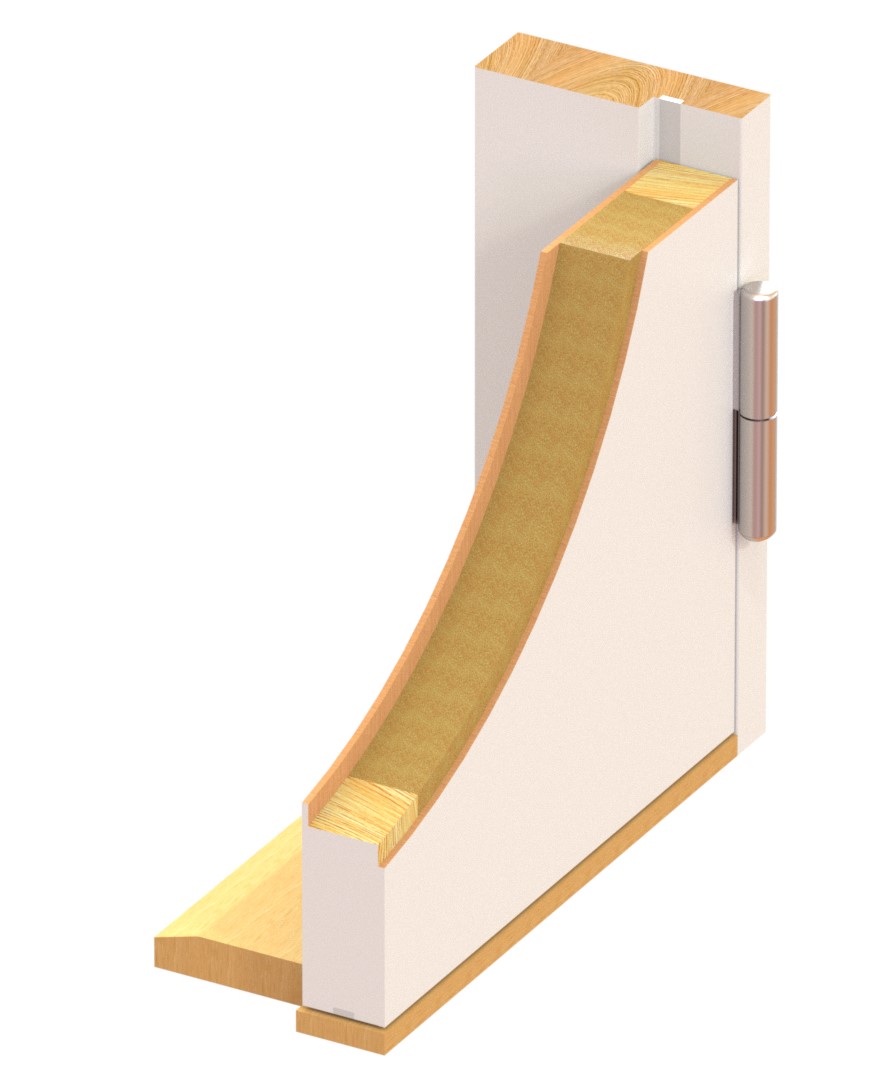

F30 fås i 40 mm og 62 mm udførelse. F60 fås i 62 mm udførelse. Alle varianter er opbygget som en sandwichkonstruktion med afspærringsplader på begge sider af en nåletræsramme og med kerne af massivt eller lyddæmpende plademateriale, DS 1052.2.

I dørpladen er der monteret brandpasta i toppen, samt i bunden afhængig af bundløsning. Benyttes stålkarm monteres der ligeledes brandpasta i dørpladens langsider.

Døre kan også produceres som dobbeltdøre, se detaljer, og udføres med:

Varianter

Variantoversigt

F-klassen omfatter tre varianter med forskellig tykkelse, brandklasse og evt. lydisolering.

Variant	Tykkelse	Brandklasse	Lydklasse	Kerne	Norm	Vægt
F30	40 mm	F30 (EI₂30-C)	-	Massivt plademateriale	DS 1052.2	20 kg/m² u. glas
F30/30dB	62 mm	F30 (EI₂30-C)	30 dB	Lyddæmpende plademateriale	DS 1052.2 / DS 1082	30 kg/m² u. glas
F60	62 mm	F60 (EI₂60-C)	-	Massivt plademateriale	DS 1052.2	30 kg/m² u. glas

Dimensioner

Dimensioner - F30 (40 mm)

Andre størrelser på forespørgsel. Vægt = 20 kg/m² uden glas.

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 40mm
7x21	688	2089	630	2045	2055	565
8x21	788	2089	730	2045	2055	665
9x21	893	2089	835	2045	2055	770
10x21	988	2089	930	2045	2055	865
11x21	1088	2089	1030	2045	2055	965
12x21	1188	2089	1130	2045	2055	1065
13x21	1288	2089	1230	2045	2055	1165

** Se bundløsninger.

Dimensioner

Dimensioner - F30/30dB (62 mm)

Andre størrelser på forespørgsel. Vægt = 30 kg/m² uden glas.

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

** Se bundløsninger.
* Fri lysning ved 3249 hængsel.

Dimensioner

Dimensioner - F60 (62 mm)

Andre størrelser på forespørgsel. Vægt = 30 kg/m² uden glas.

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

** Se bundløsninger.
* Fri lysning ved *3249 hængsel.

Overflader

Type	Beskrivelse
Malede døre	RAL 9010, glans 30. Andre NCS/RAL farver på forespørgsel.
Finerede døre	Eg, bøg, mahogni, ask, birk. Andre finertyper på forespørgsel.
Laminat døre	Standard farver se udvalg. Andre laminatfarver og typer på forespørgsel.

Kanter

Malede døre	Malede melaminkanter, 2 langsider.
Finerede døre	Finerede eller massive trækanter i samme eller matchende træsort som overfladen, 2 langsider.
Laminat døre	Laminat, ABS eller massive underliggende trækanter, 2 langsider.

Kanter på 4 sider eller andre kantløsninger, herunder KUF på forespørgsel.

Karme

Karmprofiler	Kan tilbydes som trækarm, detaljer eller som stålkarm, detaljer.
Bundløsninger	Kan tilbydes med flere forskellige bundløsninger, se detaljer.

Beslag

Hængsler	Min. 3 tapbærende el-forzinkede 1043 hængsler, detaljer.
Låsekasse	Fabrikkens standard 1498 / 560, detaljer.
Slutblik	Fabrikkens standard slutblik, detaljer.
Kantrigler	Fabrikkens standard manuelle eller automatiske kantrigler, detaljer.

Andre hængsler, låsekasser (magnetlåse, motorlåse m.v.) og slutblik (sikkerhed, el-blik) og kantpaskviler kan tilbydes. Endvidere kan der på forespørgsel udfræses for ADK systemer.

Tekniske datablad

Vælg din variant

Klik på en variant for at se komplet teknisk datablad med mål, overflader, kanter, karme og beslag.
