Branddøre

BD60 Branddøre

62 mm falset BD60 med massivt indlæg, DS 1052.2 - opbygget som en sandwichkonstruktion med to afspærringsplader på begge sider af en nåletræsramme og med kerne af massivt eller lyddæmpende plademateriale. Fås som standard BD60, BD60/35dB og BD60/40dB.

Konstruktion

62 mm falset BD60 med massivt indlæg, DS 1052.2.

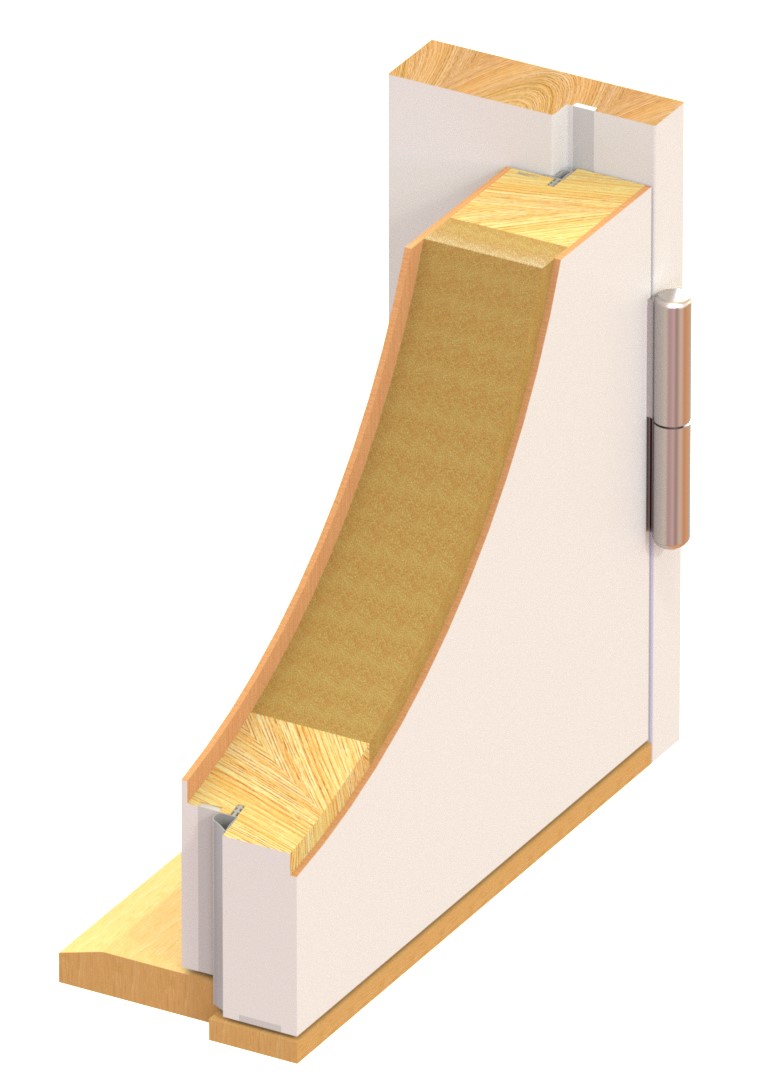

Dørpladen er opbygget som en sandwich konstruktion med to afspærringsplader på begge sider af en nåletræsramme og med kerne af massivt plademateriale (BD60) eller lyddæmpende plademateriale (BD60/35dB og BD60/40dB). I dørpladen er der monteret brandpasta i toppen, i langsiderne, samt i bunden afhængig af bundløsning. Benyttes stålkarm monteres der ekstra brandpasta i dørpladens langsider. I dørbladets fals er der monteret en komfort- eller lyddæmpende tætningsliste.

Døre kan også produceres som dobbeltdøre, se detaljer, og udføres med:

Varianter

Variantoversigt

BD60 fås i tre varianter alt efter krav til brandmodstand og lydisolering.

Variant	Tykkelse	Brandklasse	Lydklasse	Kerne	Norm	Vægt
BD60	62 mm	EI₂60-C	-	Massivt plademateriale	DS 1052.2	30 kg/m²
BD60/35dB	62 mm	EI₂60-C	35 dB	Lyddæmpende plademateriale	DS 1052.2 / DS 1082	29 kg/m²
BD60/40dB	62 mm	EI₂60-C	40 dB	Lyddæmpende plademateriale	DS 1052.2 / DS 1082	31 kg/m²

Dimensioner

Dimensioner - BD60 (standard)

Andre størrelser på forespørgsel. Vægt = 30 kg/m².

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

** Se bundløsninger.
* Fri lysning ved *3249 hængsel.

Dimensioner

Dimensioner - BD60/35dB

Andre størrelser på forespørgsel. Vægt = 29 kg/m².

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

** Se bundløsninger.
* Fri lysning ved 3249 hængsel.

Dimensioner

Dimensioner - BD60/40dB

Andre størrelser på forespørgsel. Vægt = 31 kg/m².

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

** Se bundløsninger.
* Fri lysning ved 3249 hængsel.

Overflader

Type	Beskrivelse
Malede døre	RAL 9010, glans 30. Andre NCS/RAL farver på forespørgsel.
Finerede døre	Eg, bøg, mahogni, ask, birk. Andre finertyper på forespørgsel.
Laminat døre	Standard farver se udvalg. Andre laminatfarver og typer på forespørgsel.

Kanter

Malede døre	Malede melaminkanter, 2 langsider.
Finerede døre	Finerede eller massive trækanter i samme eller matchende træsort som overfladen, 2 langsider.
Laminat døre	Laminat, ABS eller massive underliggende trækanter, 2 langsider.

Kanter på 4 sider eller andre kantløsninger, herunder KUF på forespørgsel.

Karme

Karmprofiler	Kan tilbydes som trækarm, detaljer eller som stålkarm, detaljer.
Bundløsninger	Kan tilbydes med flere forskellige bundløsninger, se detaljer.

Beslag

Hængsler	Min. 3 tapbærende el-forzinkede 1043 hængsler, se mere.
Låsekasse	Fabrikkens standard 560, se mere.
Slutblik	Fabrikkens standard slutblik, se mere.
Kantrigler	Fabrikkens standard automatiske kantrigler, se mere.

Andre hængsler, låsekasser (magnetlåse, motorlåse m.v.) og slutblik (sikkerhed, el-blik) og kantpaskviler kan tilbydes. Endvidere kan der på forespørgsel udfræses for ADK systemer.

Tekniske datablad

Vælg din variant

Se komplet teknisk datablad for BD60 62 mm - med dimensioner, overflader, karme og beslag.
