Standard døre

BD30-M / BD30 40/62 mm

40 mm BD30 med massivt indlæg, DS 1052.2. 62 mm falset BD30 med massivt indlæg, DS 1052.2 - opbygget som en sandwichkonstruktion med afspærringsplade på begge sider af en nåletræsramme og med kerne af massivt plademateriale.

Anvendelse

BD30 er en branddør, der kan anvendes i både offentlige og private byggerier. BD30 døre fås som BD30M (EI₂30) eller BD30 (EI₂30-C). EI₂30-C skal være selvlukkende og være forsynet med låsekasse med enkelt eller dobbelt falle.

Konstruktion

40 mm BD30 med massivt indlæg, DS 1052.2.

62 mm falset BD30 med massivt indlæg, DS 1052.2 (ej ill.).

Dørpladen er opbygget som en sandwich konstruktion med afspærringsplade på begge sider af en nåletræsramme og med kerne af massivt plademateriale. I dørpladen er der monteret brandpasta i toppen, samt i bunden afhængig af bundløsning. Benyttes stålkarm monteres der ligeledes brandpasta i dørpladens langsider.

Døre kan også produceres som dobbeltdøre, se detaljer og udføres med:

Overflader

Type	Beskrivelse
Malede døre	RAL 9010, glans 30. Andre NCS/RAL farver på forespørgsel.
Finerede døre	Eg, bøg, mahogni, ask, birk. Andre finertyper på forespørgsel.
Laminat døre	Standard farver se udvalg. Andre laminatfarver og typer på forespørgsel.

Kanter

Malede døre	Malede melaminkanter, 2 langsider.

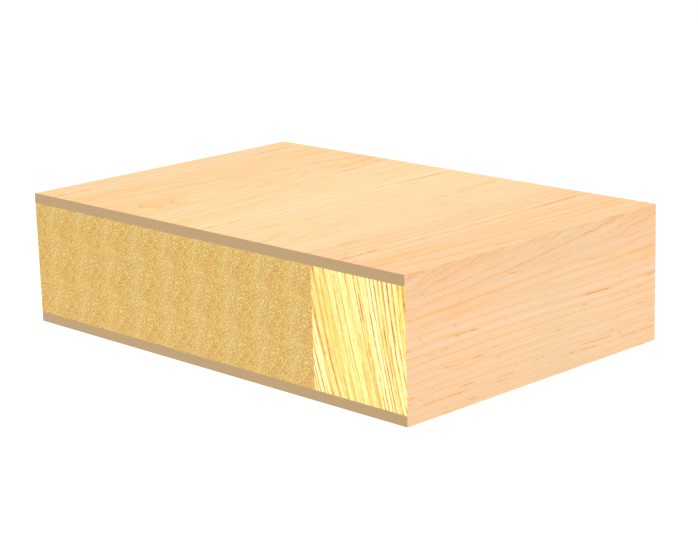

Finerede døre	Finerede eller massive trækanter i samme eller matchende træsort som overfladen, 2 langsider.

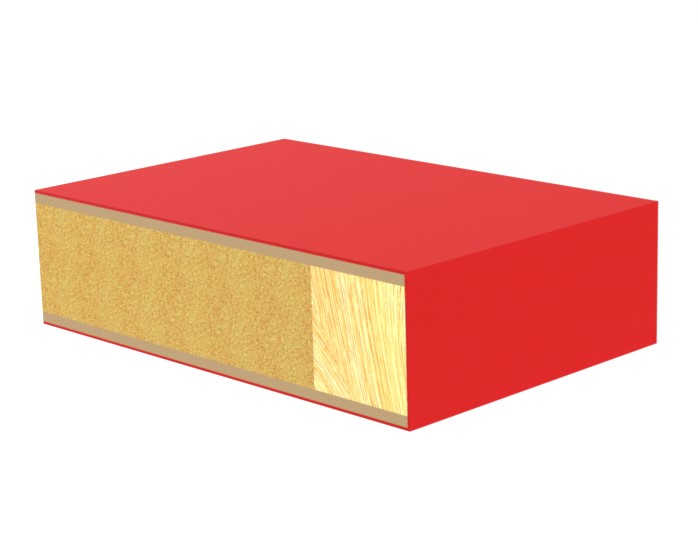

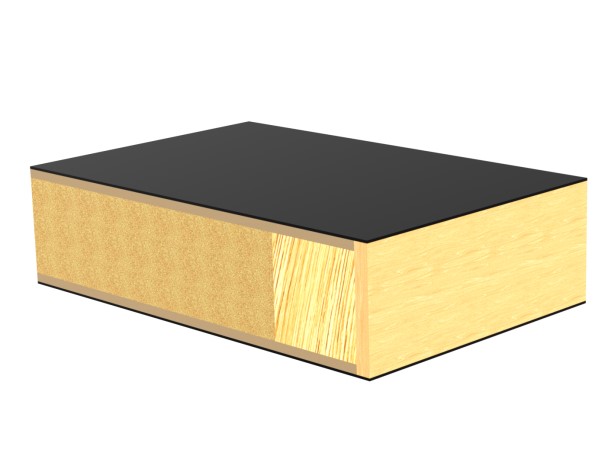

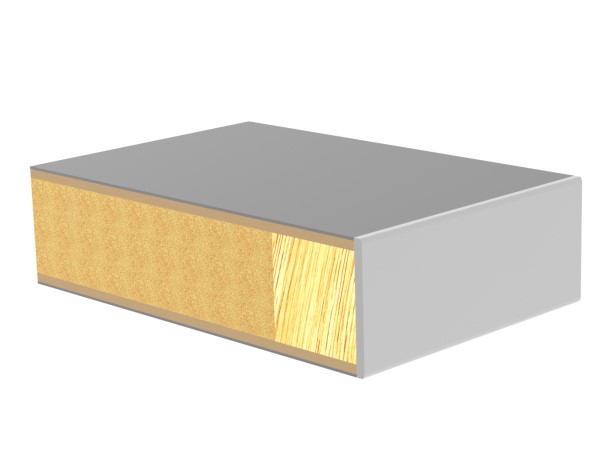

Laminat døre	Laminat, ABS eller massive underliggende trækanter, 2 langsider.

Kanter på 4 sider eller andre kantløsninger, herunder KUF på forespørgsel.

Karme

Karmprofiler	Kan tilbydes som trækarm, detaljer eller som stålkarm, detaljer.
Bundløsninger	Kan tilbydes med flere forskellige bundløsninger, se detaljer.

Beslag

Hængsler	Min. 3 tapbærende el-forzinkede 1043 hængsler, se mere.
Låsekasse	Fabrikkens standard 565 v. BD30-M, 560 v. BD30, se mere.
Slutblik	Fabrikkens standard slutblik, se mere.
Kantrigler	Fabrikkens standard manuelle eller automatiske kantrigler, se mere.

Andre hængsler, låsekasser (magnetlåse, motorlåse m.v.) og slutblik (sikkerhed, el-blik) og kantpaskviler kan tilbydes. Endvidere kan der på forespørgsel udfræses for ADK systemer.

Dimensioner

Andre størrelser på forespørgsel. Vægt = 20 kg/m².

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft**	Fri lysning 90° v. 40mm	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	565	543
8x21	788	2089	730	2045	2055	665	643
9x21	893	2089	835	2045	2055	770	748 (770*)
10x21	988	2089	930	2045	2055	865	843
11x21	1088	2089	1030	2045	2055	965	943
12x21	1188	2089	1130	2045	2055	1065	1043
13x21	1288	2089	1230	2045	2055	1165	1143
