BD30 Branddøre - Trehøje Døre A/S

Konstruktion

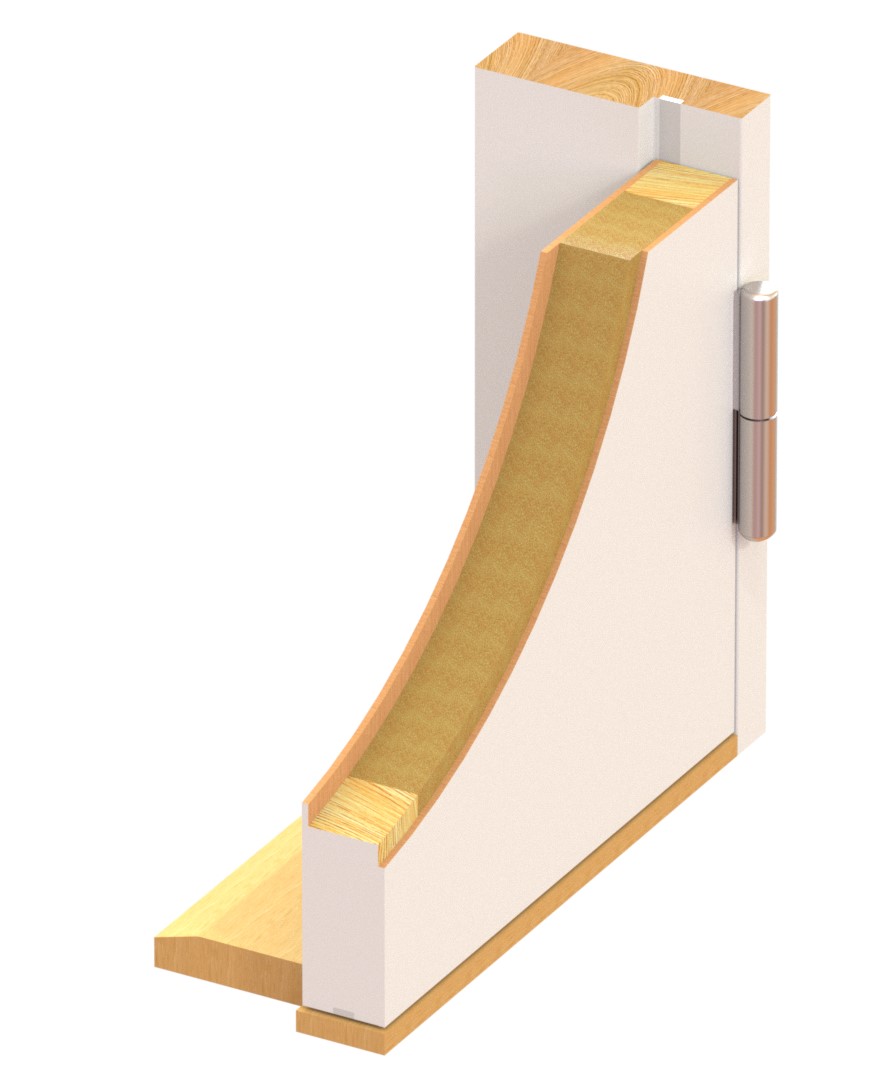

BD30 branddøre er opbygget som en sandwichkonstruktion med afspærringsplade på begge sider af en nåletræsramme og med kerne af massivt eller lyddæmpende plademateriale afhængig af variant. I dørpladen er der monteret brandpasta i toppen, samt i bunden afhængig af bundløsning. Benyttes stålkarm monteres der ligeledes brandpasta i dørpladens langsider.

Lyddæmpende varianter er desuden forsynet med lyddæmpende tætningslister i karmfalsen og ved underkant af dørblad (afhængig af bundløsning).

Døre kan produceres som dobbeltdøre, se detaljer, og udføres med:

Varianter

Tilgængelige varianter

BD30 branddøren fås i en bred vifte af kombinationer af tykkelse og lyddæmpning - vælg den variant der passer til dit projekts krav.

Variant	Brandklasse	Lyddæmpning	Tykkelse
BD30/30dB 40 mm	BD30 (EI₂30 / EI₂30-C)	30 dB	40 mm
BD30/35dB 40 mm	BD30 (EI₂30 / EI₂30-C)	35 dB	40 mm
BD30/35dB 62 mm	BD30 (EI₂30 / EI₂30-C)	35 dB	62 mm
BD30/35dB 71 mm m/profilfyldning	BD30 (EI₂30 / EI₂30-C)	35 dB	71 mm
BD30/40dB 62 mm	BD30 (EI₂30 / EI₂30-C)	40 dB	62 mm
BD30/49,7dB 93 mm (også BD60)	BD30 / BD60 (EI₂30 / EI₂60)	49,7 dB	93 mm
BD30 svingdør (40/62 mm)	BD30 (EI₂30)	-	40 mm / 62 mm

Standard varianter (40 mm og 62 mm)

Standard varianter - 40 mm og 62 mm

Fælles dimensioner for alle 40 mm og 62 mm varianter. Vægt: 20–30 kg/m² afhængig af variant. Andre størrelser på forespørgsel.

BD30/30dB 40 mm

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft	Fri lysning 90° v. 40mm
7x21	688	2089	630	2045	2055	565
8x21	788	2089	730	2045	2055	665
9x21	893	2089	835	2045	2055	770
10x21	988	2089	930	2045	2055	865
11x21	1088	2089	1030	2045	2055	965
12x21	1188	2089	1130	2045	2055	1065
13x21	1288	2089	1230	2045	2055	1165

Se bundløsninger.

BD30/35dB 40 mm

Vægt = 26 kg/m²

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft	Fri lysning 90° v. 40mm
7x21	688	2089	630	2045	2055	565
8x21	788	2089	730	2045	2055	665
9x21	893	2089	835	2045	2055	770
10x21	988	2089	930	2045	2055	865
11x21	1088	2089	1030	2045	2055	965
12x21	1188	2089	1130	2045	2055	1065
13x21	1288	2089	1230	2045	2055	1165

Se bundløsninger.

BD30/35dB 62 mm

Vægt = 30 kg/m²

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

Se bundløsninger.
* Fri lysning ved 3249 hængsel.

BD30/40dB 62 mm

Vægt = 30 kg/m²

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Med bund	5 luft	Fri lysning 90° v. 62mm
7x21	688	2089	630	2045	2055	543
8x21	788	2089	730	2045	2055	643
9x21	893	2089	835	2045	2055	748 (770*)
10x21	988	2089	930	2045	2055	843
11x21	1088	2089	1030	2045	2055	943
12x21	1188	2089	1130	2045	2055	1043
13x21	1288	2089	1230	2045	2055	1143

Se bundløsninger.
* Fri lysning ved 3249 hængsel.

Profilfyldning 71 mm

BD30/35dB 71 mm m/profilfyldning

71 mm falset dør BD30/35dB med massivt indlæg, DS 1052.2 / DS 1082. Dørpladen er opbygget som en sandwichkonstruktion med afspærringsplade på begge sider af en nåletræsramme og med kerne af lyddæmpende plademateriale. Lyddæmpende tætningsliste i karmfalsen og underkant af dørblad (afhængig af bundløsning). Andre størrelser på forespørgsel.

Modul	Karmydermål bredde	Karmydermål højde	Dørplademål bredde	Med bund	10 luft	5 bund	Fri lysning 90° v. 71mm
7x21	687	2088	630	2045	2050	2055	534
8x21	787	2088	730	2045	2050	2055	634
9x21	892	2088	835	2045	2050	2055	739
10x21	987	2088	930	2045	2050	2055	834
11x21	1087	2088	1030	2045	2050	2055	934
12x21	1187	2088	1130	2045	2050	2055	1034
13x21	1287	2088	1230	2045	2050	2055	1134

Fri lysning ved 1043 hængsel / *3249 hængsel. Karme: trækarm, se detaljer. Bundløsninger.

49,7 dB - 93 mm

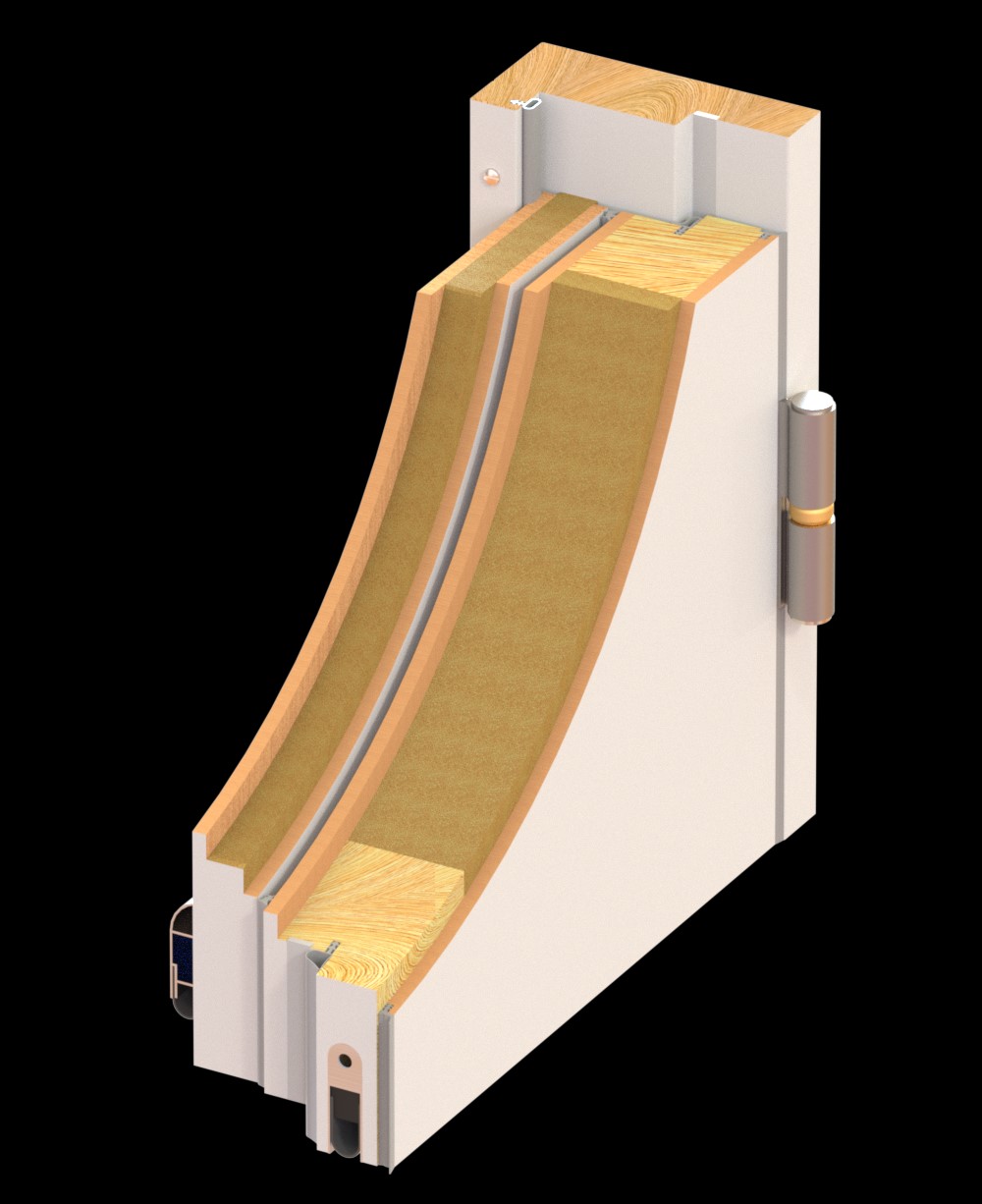

BD30/49,7dB – BD60/49,7dB 93 mm

93 mm falset BD30/49,7dB og BD60/49,7dB, DS 1052.2 / DS 1082. Sandwich konstruktion bestående af flere lag plader med massiv ramme og specielt lyddæmpende indlæg. Tre tætningsplan med to tætningslister monteret i døren og en i karmen. Brandpasta i dørpladens top, bund og sider afhængig af brandklassifikation.

Perfekt til lydstudier, biografer, koncertsale og musiklokaler samt psykologpraksis og andre steder med krav om optimal ro og fortrolighed. Kan supplere slusedøre.

Andre størrelser på forespørgsel. Vægt = 54 kg/m²

Modul	Karmydermål bredde	Karmydermål højde	Dørbladsmål bredde	Dørbladsmål højde (HS/5 luft)	Fri lysning 90° åbning
8x21	788	2089	706	2043	561
9x21	893	2089	811	2043	666
10x21	988	2089	906	2043	761
11x21	1088	2089	1006	2043	861

Karme: 50 mm trækarm, se detaljer. Leveres altid med hæve-sænke bundtætningsskinne og ekstra udenpåliggende bundtætning, se detaljer.

Svingdør variant

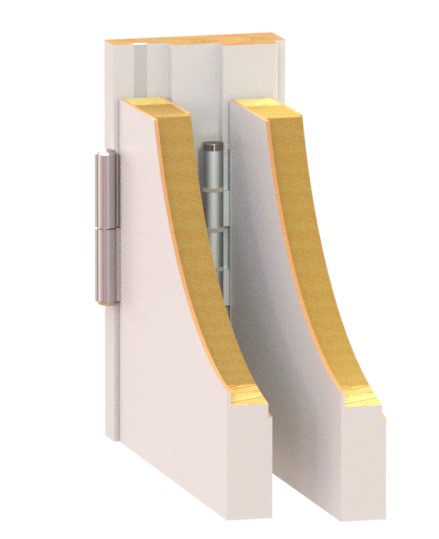

BD30 svingdør

40 mm MA svingdør + BD30, DS 1052.2. Fås også som 40 mm MA svingdør + 62 mm BD60, DS 1052.2. Opbygget som en sandwichkonstruktion med afspærringsplade på begge sider af en nåletræsramme og kerne af massivt plademateriale. Branddøren er med brandpasta.

Slidstærk kombination til køkkener, cafeer og restauranter med brandkrav. Branddøren er normalt fastholdt i 180° og lukkes ved brand via automatisk branddørslukningsanlæg (ABDL). For optimal funktion skal BD30 døren være fastholdt i 180°.

Karme: trækarm, min. karmdybde 121 mm v. BD30, 147 mm v. BD60. Bundløsning: rustfri stålbundskinne. Vægt = 40 kg/m²

Modul	Karmydermål bredde	Karmydermål højde	Dørbladmål bredde	5 luft	10 luft	Fri lysning 90° (svingdør + BD30)
7x21	688	2089	630	2055	2050	561
8x21	788	2089	730	2055	2050	661
9x21	893	2089	835	2055	2050	766
10x21	988	2089	930	2055	2050	861
11x21	1088	2089	1030	2055	2050	961
12x21	1188	2089	1130	2055	2050	1061
13x21	1288	2089	1230	2055	2050	1161

Overflader

Type	Beskrivelse
Malede døre	RAL 9010, glans 30. Andre NCS/RAL farver på forespørgsel.
Finerede døre	Eg, bøg, mahogni, ask, birk. Andre finertyper på forespørgsel.
Laminat døre	Standard farver se udvalg. Andre laminatfarver og typer på forespørgsel.

Kanter

Malede døre	Malede melaminkanter, 2 langsider.
Finerede døre	Finerede eller massive trækanter i samme eller matchende træsort som overfladen, 2 langsider.
Laminat døre	Laminat, ABS eller massive underliggende trækanter, 2 langsider.

Kanter på 4 sider eller andre kantløsninger, herunder KUF på forespørgsel.

Karme

Karmprofiler	Kan tilbydes som trækarm, detaljer eller som stålkarm, detaljer (ikke alle varianter).
Bundløsninger	Kan tilbydes med flere forskellige bundløsninger, se detaljer.

Beslag

Hængsler	Min. 3 tapbærende el-forzinkede 1043 hængsler (93 mm variant: 1157 kugleleje hængsler), se mere.
Låsekasse	Fabrikkens standard 565 v. BD30-M, 560 v. BD30, se mere.
Slutblik	Fabrikkens standard slutblik, se mere.
Kantrigler	Fabrikkens standard manuelle eller automatiske kantrigler, se mere.

Andre hængsler, låsekasser (magnetlåse, motorlåse m.v.) og slutblik (sikkerhed, el-blik) og kantpaskviler kan tilbydes. Endvidere kan der på forespørgsel udfræses for ADK systemer.
